Klasa czystości oleju hydraulicznego – pomiar i wyznaczanie

Klasa czystości oleju hydraulicznego jest jednym z najważniejszych parametrów wpływających na niezawodność układów hydraulicznych. Nadmierna liczba cząstek stałych może przyspieszać zużycie pomp, zaworów, siłowników i innych precyzyjnych elementów urządzenia hydraulicznego, a w konsekwencji prowadzić do kosztownych awarii oraz nieplanowanych przestojów.

Regularny pomiar klasy czystości oleju hydraulicznego umożliwia ocenę skuteczności filtracji, wykrywanie zanieczyszczeń wprowadzanych podczas eksploatacji oraz wczesne rozpoznanie problemów związanych ze zużyciem komponentów. Najczęściej stosowaną metodą pomiaru i raportowania liczby cząstek jest klasa czystości według normy ISO 4406:2021.

Czym jest klasa czystości oleju hydraulicznego?

Klasa czystości oleju hydraulicznego określa poziom jego zanieczyszczenia cząstkami stałymi o określonej wielkości. Nie jest to ocena jakości oleju jako całości ani informacja o jego lepkości, zawartości wody czy stopniu utlenienia. To wskaźnik liczby cząstek stałych obecnych w próbce oleju.

W układach hydraulicznych olej pełni kilka funkcji: przenosi energię, smaruje współpracujące elementy, odprowadza ciepło, chroni powierzchnie przed korozją i transportuje część zanieczyszczeń do filtrów. Gdy zawiera nadmierną ilość zanieczyszczeń, może powodować między innymi:

• – zużycie ścierne elementów pomp, zaworów i siłowników;
• – blokowanie lub niestabilną pracę zaworów sterujących;
• – uszkodzenia precyzyjnych serwozaworów i zaworów proporcjonalnych;
• – szybsze zużycie wkładów filtracyjnych;
• – pogorszenie parametrów pracy urządzenia hydraulicznego;
• – wzrost ryzyka awarii i przestojów produkcyjnych.

Wymagania dotyczące czystości są szczególnie istotne w nowoczesnych układach wysokociśnieniowych i urządzeniach wykorzystujących komponenty pracujące z dużą dokładnością i przy wysokim ciśnieniu. Dotyczy to zwłaszcza pomp tłokowych, zaworów proporcjonalnych, serwozaworów oraz układów o niewielkich szczelinach roboczych. W takich warunkach nawet niewielkie zanieczyszczenia mogą prowadzić do pogorszenia precyzji sterowania, niestabilnej pracy maszyny, blokowania zaworów lub uszkodzenia podzespołów.

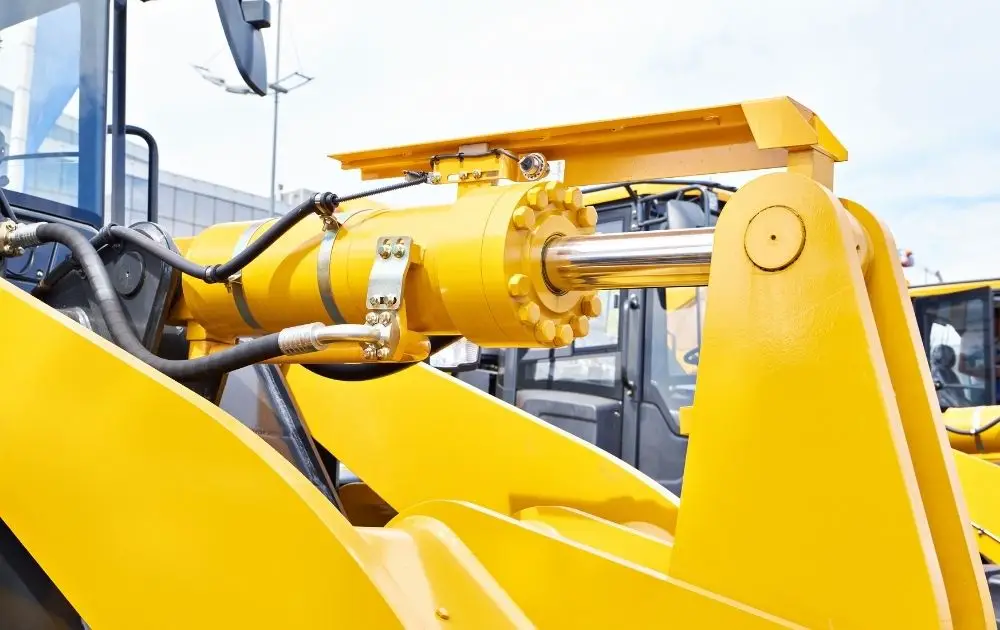

Zanieczyszczenia w układzie hydraulicznym

Zanieczyszczenia mogą trafiać do układu zarówno z zewnątrz, jak i powstawać podczas pracy maszyny. Cząstki stałe są często efektem naturalnego zużycia komponentów, ale mogą również zostać wprowadzone podczas magazynowania, dolewania lub wymiany oleju.

Najczęstsze źródła zanieczyszczeń w oleju hydraulicznym to:

• – pył, kurz i włókna przedostające się do zbiornika przez odpowietrznik;
• – cząstki metalu pochodzące ze zużycia pomp, zaworów, silników hydraulicznych oraz siłowników;
• – fragmenty uszczelnień, powłok ochronnych i materiałów montażowych;
• – produkty korozji, w tym rdza;
• – produkty starzenia oleju, takie jak osady i laki;
• – zanieczyszczenia wprowadzane podczas serwisowania urządzenia;
• – olej dolewany bez odpowiedniej filtracji;
• – woda i produkty degradacji powstające w jej obecności.

Warto podkreślić, że nowy olej hydrauliczny nie musi automatycznie spełniać wymaganej klasy czystości dla konkretnego układu. Poziom czystości oleju dostarczanego w beczce może być niewystarczający dla urządzeń wyposażonych w precyzyjne komponenty np. serwozawory. Dlatego olej powinien być filtrowany również podczas przelewania i napełniania układu, a nie tylko w trakcie normalnej pracy maszyny.

Klasa czystości oleju według normy ISO 4406:2021

Najczęściej stosowanym sposobem określania poziomu zanieczyszczenia cząstkami stałymi w oleju hydraulicznym jest trójczłonowy kod ISO 4406. Norma ISO 4406:2021 określa metodę kodowania poziomu zanieczyszczenia cząstkami stałymi w cieczach stosowanych w układach hydraulicznych.

W przypadku badania wykonanego automatycznym licznikiem cząstek wynik jest najczęściej przedstawiany w formie trzyczłonowego kodu, na przykład:

18 / 16 / 13

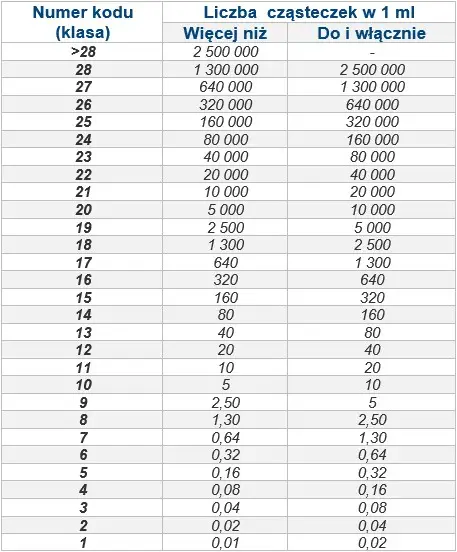

Każda liczba kodu oznacza skalę określającą liczbę cząstek w 1 ml badanego oleju, dla określonego zakresu wielkości zgodnie z tabelą poniżej:

Człon kodu ISO 4406	Oznaczenie
Pierwsza liczba	Liczba cząsteczek równych lub większe niż 4 µm(c)
Druga liczba	Liczna cząsteczek równych lub większe niż 6 µm(c)
Trzecia liczba	Liczna cząsteczek równych lub większe 14 µm(c)

Symbol „(c)” oznacza wielkość cząstek określoną z użyciem automatycznego licznika cząstek skalibrowanego zgodnie z normą ISO 11171. Norma ISO 4406:2021 zapewnia jednolity sposób prezentowania wyników, dzięki czemu można porównywać kolejne analizy, obserwować trendy zmian oraz oceniać skuteczność filtracji.

Im niższy wynik pomiaru klasy ISO 4406, tym czystszy jest olej hydrauliczny. Zwiększenie wartości liczby kodu o jeden poziom oznacza w przybliżeniu podwojenie liczby cząstek w danym zakresie wielkości.

Przykład: jak interpretować wynik 18/16/13?

Wynik ISO 4406: 18/16/13 oznacza, że w 1 ml próbki oleju znajduje się liczba cząstek mieszcząca się w określonych przedziałach.

Zakres wielkości cząstek	Kod	Liczba cząstek w 1 ml oleju
≥ 4 µm(c)	18	ponad 1 300 do 2 500
≥ 6 µm(c)	16	ponad 320 do 640
≥ 14 µm(c)	13	ponad 40 do 80

Sam wynik nie powinien być oceniany w oderwaniu od specyfiki urządzenia. Wymagany poziom czystości oleju zależy od konstrukcji układu hydraulicznego, ciśnienia roboczego, rodzaju zastosowanych pomp i zaworów, tolerancji elementów oraz wytycznych producenta maszyny.

Klasa ISO 18/16/13 może być akceptowalna w jednym układzie, lecz niewystarczająca w urządzeniu z serwozaworami, zaworami proporcjonalnymi albo wysokociśnieniową pompą wielotłoczkową. Docelowy poziom czystości zawsze powinien wynikać z dokumentacji OEM lub wymagań producenta najbardziej wrażliwego komponentu.

Jak prawidłowo pobierać próbkę oleju?

Pobranie próbki ma kluczowy wpływ na wiarygodność wyniku badania oleju hydraulicznego. Próbka zanieczyszczona podczas poboru, pobrana z niewłaściwego punktu lub do nieodpowiedniego pojemnika może prowadzić do błędnej oceny stanu układu.

Najlepszym rozwiązaniem jest pobieranie próbki z dedykowanego punktu poboru próbek w aktywnie pracującym układzie hydraulicznym. Preferowany jest punkt, w którym olej przepływa i jest reprezentatywny dla rzeczywistego stanu obiegu. Pobieranie próbki wyłącznie ze zbiornika jest mniej miarodajne, ponieważ większe cząstki mogą osiadać na jego dnie, a uzyskany wynik nie zawsze odzwierciedla stan oleju krążącego w układzie.

Zasady pobierania próbki oleju hydraulicznego

• – Pobieraj olej w warunkach normalnej pracy urządzenia, najlepiej po osiągnięciu temperatury roboczej.
• – Korzystaj zawsze z tego samego, oznaczonego punktu poboru dla danego układu.
• – Wybieraj miejsce, w którym olej ma zapewniony przepływ, najlepiej turbulentny, a próbka reprezentuje rzeczywisty stan układu.
• – Przed pobraniem próbki przepłucz zawór, przewód lub przyłącze olejem z układu.
• – Stosuj czyste, szczelne pojemniki przeznaczone do analizy oleju.
• – Otwieraj pojemnik dopiero bezpośrednio przed pobraniem próbki.
• – Nie pobieraj oleju do przypadkowych butelek, słoików ani nieprzystosowanych pojemników.
• – Oznacz próbkę nazwą urządzenia, datą, liczbą godzin pracy, miejscem poboru i typem zastosowanego oleju.
• – Powtarzaj procedurę w porównywalnych warunkach, aby wyniki można było porównywać w czasie.

W układach pracujących pod wysokim ciśnieniem, pobór próbek musi być realizowany z zachowaniem procedur bezpieczeństwa oraz z użyciem odpowiednich zaworów i akcesoriów.

Metody pomiaru czystości oleju

Najczęściej stosowaną metodą wyznaczania klasy czystości jest automatyczne zliczanie cząstek. W zależności od celu badania i rodzaju instalacji stosuje się również monitoring on-line, ocenę mikroskopową oraz analizę z użyciem membrany filtracyjnej.

Metoda badania	Na czym polega	Typowe zastosowanie
Automatyczny licznik cząstek	Zlicza cząstki w próbce oleju i klasyfikuje je według wielkości	Rutynowe badania, monitoring stanu układu oraz raportowanie klasy czystości według ISO 4406
Monitoring on-line	Czujnik pracuje w obiegu olejowym i umożliwia bieżącą lub okresową ocenę poziomu zanieczyszczeń	Układy krytyczne i urządzenia pracujące w procesie ciągłym, monitoring trendów
Mikroskopia analityczna	Umożliwia ocenę liczby, kształtu i często rodzaj cząstek	Diagnostyka przyczyn awarii, identyfikacja produktów zużycia i zanieczyszczeń nietypowych
Analiza membranowa	Olej jest filtrowany, cząstki zatrzymywane są na membranie i oceniane wizualnie lub laboratoryjnie	Ocena jakościowa i porównawcza zanieczyszczeń, analiza osadów

Automatyczne liczniki cząstek są bardzo przydatne w bieżącym monitoringu. Wyniki trzeba jednak interpretować z uwzględnieniem rodzaju oleju i jego stanu. Obecność wody, pęcherzyków powietrza, produktów utleniania lub intensywnego zabarwienia oleju może zakłócić pomiar optyczny. W przypadku niejednoznacznych wyników warto zastosować metodę uzupełniającą, na przykład analizę mikroskopową.

Jak utrzymać właściwą klasę czystości oleju?

Pomiar klasy czystości oleju powinien prowadzić do konkretnych działań eksploatacyjnych. Celem nie jest wyłącznie uzyskanie wyniku laboratoryjnego, ale ograniczenie liczby zanieczyszczeń, które mogą uszkodzić elementy urządzenia hydraulicznego.

Skuteczna kontrola czystości oleju obejmuje:

• – filtrację oleju podczas napełniania układu;
• – filtrowanie oleju podczas przelewania i dolewek;
• – stosowanie mobilnych agregatów filtracyjnych, jeżeli wymaga tego stan oleju lub specyfika instalacji;
• – właściwy dobór dokładności filtracji do wymagań najbardziej wrażliwego komponentu;
• – kontrolę wskaźników zabrudzenia filtrów i wymianę wkładów zgodnie z rzeczywistym stanem;
• – stosowanie odpowiednich odpowietrzników zbiornika;
• – ograniczanie dostępu pyłu i wilgoci do układu;
• – utrzymywanie czystości narzędzi, szybkozłączy, węży, lejków i pojemników;
• – okresowe badania oleju oraz analizę trendu zmian kodu ISO 4406;
• – diagnostykę źródła problemu, gdy klasa czystości pogarsza się w krótkim czasie.

Nie należy traktować filtra jako jedynego rozwiązania. Jeśli liczba cząstek stale wzrasta, przyczyną może być nie tylko niewystarczająca filtracja, ale także zużycie komponentów, nieszczelny odpowietrznik, zanieczyszczenia wprowadzane podczas serwisu albo degradacja oleju.

Czystość oleju a woda i degradacja

Kod ISO 4406 dotyczy cząstek stałych. Nie określa on zawartości wody, lepkości oleju, stopnia utlenienia, liczby kwasowej ani kondycji pakietu dodatków. Dlatego pełna ocena stanu oleju hydraulicznego powinna uwzględniać również inne parametry.

W programie monitorowania oleju warto uwzględnić:

• – lepkość kinematyczną;
• – zawartość wody;
• – liczbę kwasową;
• – stopień utlenienia;
• – obecność produktów zużycia;
• – obecność osadów i laków;
• – poziom zanieczyszczenia cząstkami stałymi.

Woda może obniżać właściwości smarne oleju, przyspieszać korozję, wspierać degradację dodatków oraz zwiększać ryzyko tworzenia emulsji. Może również wpływać na wyniki niektórych metod pomiaru czystości. Z tego względu kontrola wody powinna stanowić stały element diagnostyki układu hydraulicznego.

Oleje hydrauliczne Mobil a czystość układu

Właściwy dobór oleju nie zastępuje filtracji ani prawidłowej procedury pobierania próbek. Może jednak ograniczać powstawanie zanieczyszczeń wtórnych, takich jak produkty utleniania, osady i laki, które pogarszają pracę elementów hydraulicznych.

Oleje Mobil DTE 10 Excel™ są przeznaczone do nowoczesnych, wysokociśnieniowych układów hydraulicznych stosowanych w urządzeniach przemysłowych i mobilnych. Producent wskazuje, że seria łączy właściwości przeciwzużyciowe z wysoką stabilnością termiczną i oksydacyjną oraz technologią „ultra keep-clean”, która ma wspierać ochronę precyzyjnych komponentów, w tym serwozaworów i zaworów proporcjonalnych.

Dobrze dobrany olej hydrauliczny Mobil może wspierać:

• – ograniczanie tworzenia osadów i laków;
• – stabilną pracę zaworów oraz układów sterujących;
• – ochronę przeciwzużyciową pomp i innych elementów ruchomych;
• – zachowanie właściwości oleju w szerokim zakresie temperatur;
• – ograniczanie produktów degradacji, które mogą pogarszać czystość układu.

Seria Mobil DTE 10 Excel™ obejmuje między innymi klasy lepkości ISO VG 15, 22, 32, 46, 68, 100 i 150. Olej należy zawsze dobierać zgodnie z zaleceniami producenta urządzenia, wymaganiami dotyczącymi lepkości, zakresem temperatur pracy oraz warunkami eksploatacji.

Pomiar i wyznaczanie klasy czystości oleju hydraulicznego to ważny element diagnostyki oraz utrzymania niezawodności urządzeń hydraulicznych. Regularny pomiar klasy czystości oleju hydraulicznego zgodnie z normą ISO 4406:2021 pozwala szybciej wykrywać problemy z filtracją, zanieczyszczeniem układu lub zużyciem komponentów. W połączeniu z prawidłowym poborem próbek, analizą trendów zmian i skuteczną filtracją stanowi ważny element prewencyjnego utrzymania urządzeń hydraulicznych w eksploatacji.

Najskuteczniejsza strategia to połączenie trzech elementów: odpowiednio dobranego oleju hydraulicznego, skutecznej kontroli zanieczyszczeń oraz regularnej diagnostyki.

W przypadku wymagających układów hydraulicznych warto skonsultować dobór oleju Mobil, wymaganą klasę czystości oraz program monitorowania oleju ze specjalistami Dexol. Zapraszamy do kontaktu.

FAQ: Klasa czystości oleju hydraulicznego

Co oznacza wynik ISO 4406 18/16/13?

Jest to trzyczłonowy kod określający poziom zanieczyszczenia oleju cząstkami o wielkości co najmniej 4 µm(c), 6 µm(c) i 14 µm(c). Im niższe wartości kodu, tym mniej cząstek zawiera olej.

Czy nowy olej hydrauliczny trzeba filtrować?

Tak. Nowy olej nie musi spełniać wymaganej klasy czystości konkretnego urządzenia hydraulicznego. Filtracja podczas napełniania i dolewek ogranicza ryzyko wprowadzenia zanieczyszczeń do układu.

Skąd najlepiej pobierać próbkę oleju hydraulicznego?

Najlepiej z dedykowanego punktu poboru w miejscu, w którym olej przepływa i reprezentuje rzeczywisty stan układu. Pobór wyłącznie ze zbiornika może być mniej miarodajny.

Czy niższa klasa ISO zawsze oznacza lepszy wynik?

Tak, niższy kod ISO 4406 oznacza mniejszą liczbę cząstek stałych w oleju. Docelowy poziom czystości należy jednak dobierać do wymagań konkretnego układu hydraulicznego. Zbyt restrykcyjna filtracja, która nie jest uzasadniona technicznie, może zwiększać koszty eksploatacji bez proporcjonalnej korzyści.

Czy kod ISO 4406 wystarczy do pełnej oceny oleju?

Nie. ISO 4406 dotyczy liczby cząstek stałych. Pełna diagnostyka oleju powinna uwzględniać również lepkość, zawartość wody, stopień utlenienia, liczbę kwasową oraz obecność produktów zużycia i osadów.
